DNWQ-600 红外线自动桥式切边机（导柱式）【桥式切边机;桥切机;红外线 ;切边机】

  • 技术参数
  • 结构特点
  • 局部展示
  • 应用案例
  • 视频下载
  • 其它

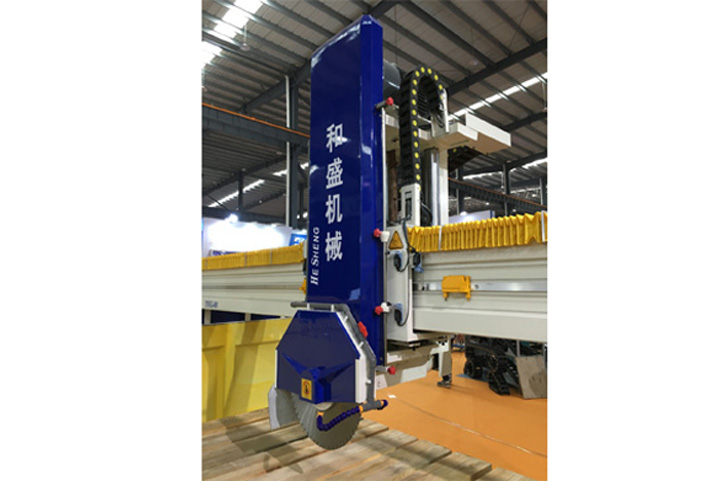

DNWQ-400/600 红外线自动桥式切边机（导柱式）【桥式切边机;桥切机;红外线 ;切边机】

该机采用整体大梁自动移位，选用进口电气原件及高精度的零配件，大幅度提高加工精度及稳定性。是切割高价值大规格板材的理想设备。

 型号

                  DNWQ-400

        DNWQ-600

                        DNWQ-800

锯片最大直径

∅400mm

∅600mm

∅800mm

          工作台尺寸（长×宽）

                 3200×2000 mm

                               3200×2000mm

                      3200×2000mm

工作台旋转角

0°，90°

 标配0°,90°/选配0°-360°  (每45°一个定位）

标配0°,90°/选配0°-360° (每45°一个定位）

主电机功率

15KW

18.5kw

22kw

外形尺寸

5800X4500X2800mm

6200X5000X3000mm

 6200X5000 X3200mm

重量

5T

5.8T

6T



基础图下载(请向厂家索要密码）

DNWQ-400-600红外线桥切地基图.rar(点击另存)


红外线桥切机说明书

红外线桥切机说明书.rar


 DNWQ-400/600 红外线自动桥式切边机（导柱式）【桥式切边机;桥切机;红外线 ;切边机】

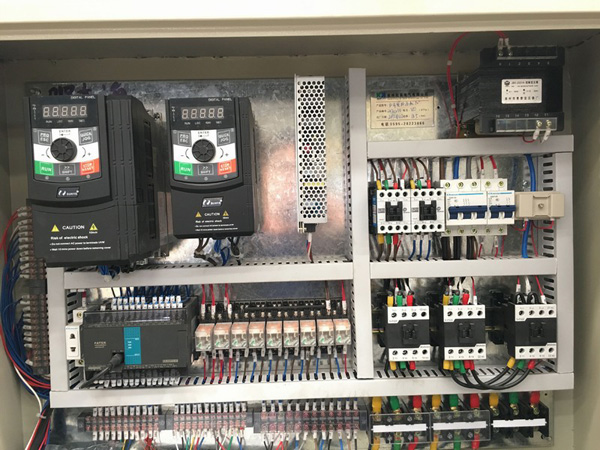

1：电控系统均采用品质优良的零配件－PLC采用台湾永宏等；变频器采用日业等；接触器采用西门子等。



 2：定位尺寸零器件采用超高精度磁栅尺;有定位精度不受机械老化影响等优点.




 3：控制面板，输入采用触摸屏输入

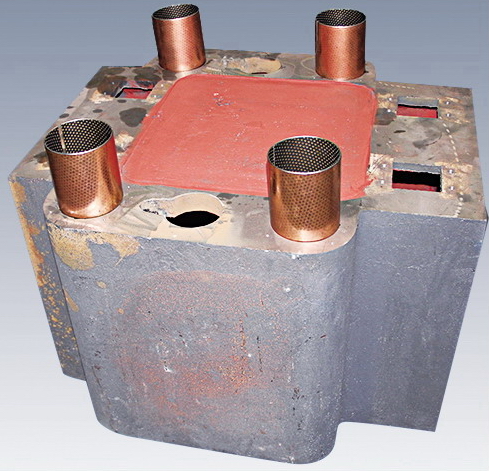

 4：升降导柱与中座接触面采用表面轧制美国杜邦"聚四氟乙烯"聚合物材料的导套(无油自润滑轴承); 导套表面轧制成圆形储油坑,在少油或间隙断油条件下能正常工作,具有摩擦系数低,耐磨性能好，使用寿命长等优点.



5：油箱系统所用配件均采用国内外品质优良的零配件。

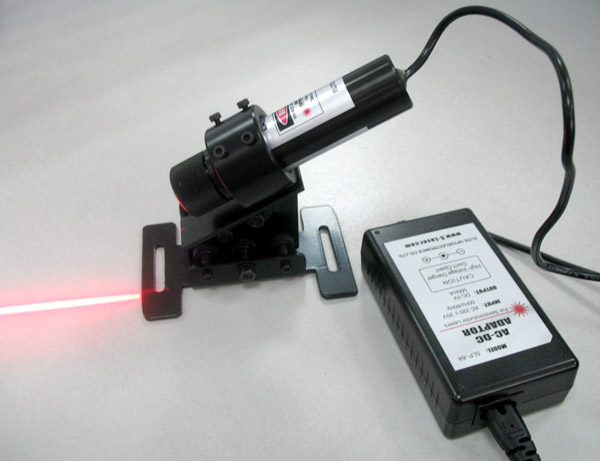

 6：红外线标线器

其它视频链接:



                        优酷视频播放（）



                          手机抖音APP扫一扫

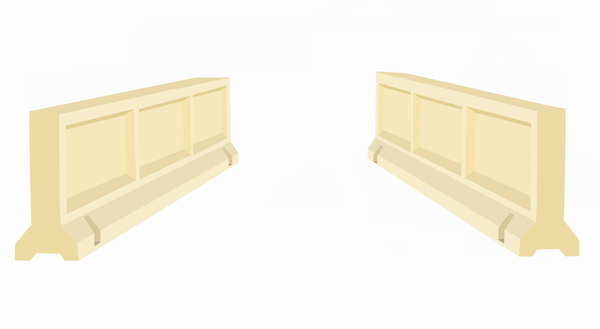

水泥基础(选配件)

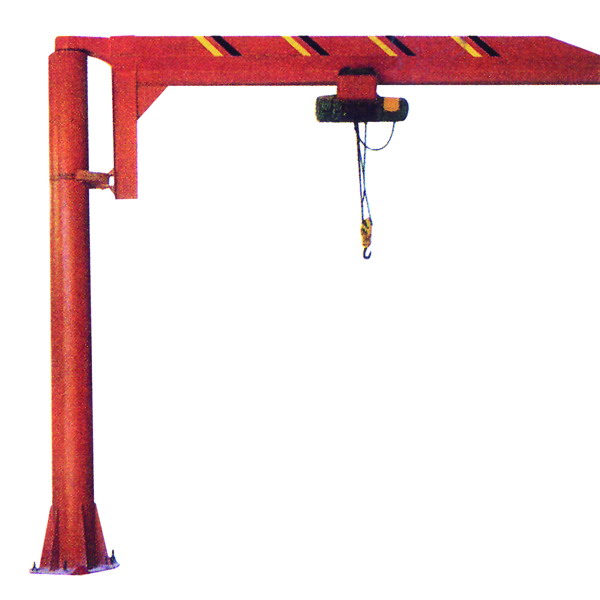

1吨单臂吊(选配件)




                                                                           优酷视频播放（）




                                                           手机抖音扫一扫
